Дискові пили з твердосплавними пластинками

5380-50 FZ
Характеристика:

Сопутствующая информация

D B b d z
300 4,0 2,8 30 18
350 4,0 2,8 30 20
400 4,4 3,2 30 24
450 4,4 3,2 30 28
500 5,2 3,5 30 30
550 5,5 3,5 30 32
600 5,5 3,5 30 36
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5397-11 TFZ L
Характеристика:

Сопутствующая информация

D B b d z
200 3,2 2,2 30 64
250 3,2 2,2 30 80
300 3,2 2,2 30 96
350 3,6 2,5 30 108
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів

Всі форматні прирізні пильні диски оснащені штифтовими отворами. Параметри захоплюючих отворів вказані малюнку. За бажанням замовника робимо модифікацію без штифтових отворів.

Прирезные форматные пильные диски с режущими пластинками ТС

5333.1 FZ
Характеристика:

Сопутствующая информация

D B b d z
600 5,5 3,5 30 40
700 5,5 3,5 35 40
800 6,5 4,5 35 40
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски HANIBAL с режущими пластинками ТС Пильные диски HANIBAL с режущими пластинками ТС

5380-40 FZ
Характеристика:

Сопутствующая информация

D B b d z
200 2,5 1,6 20 16
250 3,2 2,2 30 20
300 3,2 2,2 30 24
350 3,6 2,5 30 28
400 3,6 2,5 30 32
450 4,0 2,8 30 36
500 4,0 2,8 30 40
600 5,5 3,5 30 48
700 5,5 3,5 35 56
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5397-13 TFZ L
Характеристика:

Сопутствующая информация

D B b d z
250 3,2 2,2 30 60
300 3,2 2,2 30 72
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів

Всі форматні прирізні пильні диски оснащені штифтовими отворами. Параметри захоплюючих отворів вказані малюнку. За бажанням замовника робимо модифікацію без штифтових отворів.

Прирезные форматные пильные диски с режущими пластинками ТС

5394 FZ
Характеристика:

Сопутствующая информация

Пиляльні диски з різальними пластинками ТС для багатопильного верстата Пильные диски с режущими пластинками ТС для многопильного станка
D B b d z C1xA1 C2xA2 hмакс dp макс
250 3,6 2,5 70 16+2 13x80 20x83 50 130
250 3,6 2,5 80 16+2 14x90 22x93 50 130
300 4,0 2,8 70 18+2 13x80 20x83 70 130
300 4,0 2,8 80 18+2 14x90 22x93 70 130
315 4,0 2,8 80 18+2 14x90 22x93 80 130
350 4,0 2,8 70 20+2 13x80 20x83 100 135
350 4,0 2,8 75 20+2 13x80 20x83 100 135
350 4,0 2,8 80 20+2 14x90 22x93 100 135
400 4,0 2,8 70 24+2 13x80 20x83 110 185
400 4,0 2,8 80 24+2 14x90 22x93 110 185
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів, hмакс-максимальна висота розрізу (мм), dp макс-максимальний діаметр кріпильного фланця (мм)

5381-26 WZ
Характеристика:

Сопутствующая информация

D B b d z
160 2,5 1,6 20 16
180 2,5 1,6 20 20
200 2,5 1,6 20 24
250 3,2 2,2 30 32
300 3,2 2,2 30 36
350 3,6 2,2 30 40
400 3,6 2,2 30 48
450 4,0 2,8 30 56
500 4,0 2,8 30 64
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5394.1 FZ
Характеристика:

Сопутствующая информация

Пильные диски с режущими пластинками ТС для многопильного станка Пильные диски с режущими пластинками ТС для многопильного станка Пильные диски с режущими пластинками ТС для многопильного станка
D B b d z C1xA1 C2xA2 hмакс dp макс
400 4,0 2,0 30 20+4     120 155
250 3,2 2,2 70 16+4 13x80 20x83 60 110
250 3,2 2,2 80 16+4 14x90 22x93 60 110
300 3,2 2,2 70 18+4 13x80 20x83 75 125
300 3,2 2,2 80 18+4 14x90 22x93 75 125
315 3,2 2,2 70 18+4 13x80 20x83 80 130
315 3,2 2,2 80 18+4 14x90 22x93 80 130
350 3,6 2,5 70 20+4 13x80 20x83 100 125
350 3,6 2,5 75 20+4 13x80 20x83 100 125
350 3,6 2,5 80 20+4 14x90 22x93 100 125
315 4,0 2,8 80 18+4 14x90 22x93 80 130
350 4,0 2,8 70 20+4 13x80 20x83 100 125
350 4,0 2,8 75 20+4 13x80 20x83 100 125
350 4,0 2,8 80 20+4 14x90 22x93 100 125
400 4,0 2,8 30 18+4     120 155
400 4,0 2,8 70 24+4 13x80 20x83 120 155
400 4,0 2,8 80 24+4 14x90 22x93 120 155
450 4,4 3,2 30 20+4     140 170
450 4,4 3,2 70 28+4 13x80 20x83 140 170
450 4,4 3,2 80 28+4 14x90 22x93 140 170
500 4,4 3,2 30 22+4     150 195
500 4,4 3,2 70 28+4 13x80 20x83 150 195
300 3,2 2,2 30 24+4     75 120
350 3,6 2,5 30 24+4     80 140
400 4,2 2,8 80 24+6 14x90 22x93 120 125
450 4,4 3,2 30 20+6     140 130
450 4,4 3,2 80 28+6 14x90 22x93 140 130
500 4,4 3,2 30 22+6     150 125
500 4,4 3,2 80 28+6 14x90 22x93 150 125
450 5,0 0 30 20+4     140 170
500 5,0 0 30 22+6 13x80 20x83 150 195
550 5,0 3,5 30 24+6     160 175
550 5,0 3,5 30 32+6     160 175
600 5,0 3,5 30 26+6     180 195
600 5,0 3,5 30 34+6     180 195
550 5,0 5 30 24+6     160 175
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів, hмакс-максимальна висота розрізу (мм), dp макс-максимальний діаметр кріпильного фланця (мм)

5381-20 WZ
Характеристика:

Сопутствующая информация

D B b d z
160 2,5 1,6 20 24
180 2,5 1,6 20 28
200 2,5 1,6 20 32
250 3,2 2,2 30 40
300 3,2 2,2 30 48
315 3,2 2,2 30 48
350 3,6 2,5 30 54
400 3,6 2,5 30 64
450 4,0 2,8 30 72
500 4,0 2,8 30 84
600 5,2 3,5 30 90
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5394.2 LFZ
Характеристика:

Сопутствующая информация

D B b d z hмакс dp макс
250 3,2 2,2 30 18+3 60 115
300 3,2 2,2 30 18+3 75 130
350 3,6 2,5 30 20+4 100 105
400 4,0 2,8 30 24+4 120 120
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів, hмакс-максимальна висота розрізу (мм), dp макс-максимальний діаметр кріпильного фланця (мм)
Пильные диски с режущими пластинками ТС для многопильного станка

5381-16 WZ
Характеристика:

Сопутствующая информация

D B b d z
180 2,5 1,6 20 36
200 2,5 1,6 20 40
250 3,2 2,2 30 48
300 3,2 2,2 30 64
350 3,6 2,5 30 72
400 3,6 2,5 30 84
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5394.3 FZ
Характеристика:

Сопутствующая информация

Пильные диски с режущими пластинками ТС для многопильного станка Пильные диски с режущими пластинками ТС для многопильного станка

Дискові пилки для великорозмірної обробки за форматом
Характеристика:

Сопутствующая информация

Застосування: матеріали на базі деревостружкової плити та матеріали МДФ
Верстат: прирізні форматні верстати для великорозмірної обробки за форматом
ТС пильні диски для великорозмірної обробки за форматом
Характеристика:
  • спеціально конструйована прорізка матеріалів на базі деревостружкової плити та матеріалів МДФ
  • у комбінації з конусоподібним поперечним пиляльним диском дають відмінну якість пропилу
  • дуже високий термін служби різальних пластин ТЗ
  • пильні диски для великорозмірної обробки за форматом виробляються на замовлення та за розмірами, згідно з побажанням замовника


ТС пильні диски для великорозмірної обробки за форматом

У таблиці рельєфно вказані розміри, які виготовляємо на склад, інші на замовлення

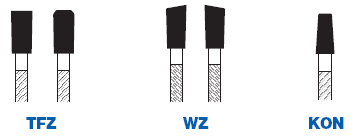

Пилкові диски форматніПоперечні диски пилянняНазва верстата
250x3,2/2,2x30 60TFZ L 180x3,2-4,2/2,5x20 36KON/WZ Höfer PS
250x3,2/2,2x30 60TFZ L 125x3,2-4,2/2,2x20 24KON Panhans Euro 5, Euro 5SF
300x3,2/2,8x75 68TFZ L 125x3,2-4,2/2,2x45 24KON Giben Fastmatic
300x4,4/3,2x30 60TFZ L 180x4,4-5,6/3,2x20 36KON/WZ Höfer PS
300x4,4/3,2x30 60TFZ L 125x4,4-5,4/3,2x20 24KON Panhans 693/SH 50
300x4,4/3,2x30 60TFZ L 200x4,4-5,1/3,5x30 34KON Panhans Euro 10.1, Euro 10SF
300x4,4/3,2x30 60TFZ L 200x4,4-5,1/3,5x30 34KON Panhans 693/SH 70
300x4,4/3,2x75 60TFZ L 125x4,4-5,4/3,0x45 24KON Homag Espana CH03
300x4,4/3,2x75 60TFZ L 150x4,4-5,6/3,2x45 24KON/WZ Homag Espana CT04
350x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x30 34KON Panhans Euro30, Panhans
Euro30SF, Panhans 693/SH90
350x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x20 34KON Schelling FI, FM
350x4,4/3,2x30 72TFZ L 160x4,4-5,6/3,5x55 36KON/WZ SCM Z15, Z32, Z45
350x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x20 34KON Höfer PM
350x4,4/3,2x75 72TFZ L 150x4,4-5,6/3,2x45 24KON/WZ Homag Espana CH06/10
355x4,4/3,2x75 60TFZ L 125x4,4-5,4/3,0x45 24KON Giben MK, Gamma N
355x4,4/3,2x75 60TFZ L 125x4,4-5,4/3,0x45 24KON Giben Trend, Gamma ST, Giben Gamma SE
380x4,4/3,0x75 72TFZ L 125x4,4-5,4/3,2x45 24KON Holzher 6180, 6280, 8380
380x4,4/3,0x75 72TFZ L 150x4,4-5,6/3,2x45 24KON/WZ Holzher 6480, 6580, 6680
380x4,8/3,5x60 84TFZ L 200x4,8-5,8/3,0x45 36KON Holzma HPP81, HPL81, 91
400x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x20 34KON Höfer PM
400x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x30 34KON Panhans 693/SH 110
400x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x20 34KON Schelling FW/AW, AK
400x4,4/3,2x60 72TFZ L 180x4,4-5,6/3,5x20 30KON/WZ Anthon LN (90)
400x4,4/3,2x60 72TFZ L - Anthon Porta 100
400x4,4/3,2x75 72TFZ L 125x4,4-5,4/3,0x45 24KON Giben MK 2, Giben G2000
400x4,4/3,2x75 72TFZ L 160x4,4-5,6/3,2x45 28KON/WZ Giben Prismatic 101
400x4,4/3,2x75 72TFZ L 215x4,4-5,2/3,0x50 42KON Giben Prismatic 201
400x4,4/3,2x75 72TFZ L 300x4,4-5,6/3,2x50 48KON Giben Prismatic 201
400x4,4/3,2x75 72TFZ L 150x4,4-5,6/3,2x45 24KON/WZ Homag Espana CH12
400x4,4/3,2x80 72TFZ L 200x4,4-5,6/3,0x65 36KON/WZ Selco WN 200, WNT 200
430x4,4/3,2x80 72TFZ L 200x4,4-5,6/3,0x65 36KON/WZ Selco WN 200, WNT 200
430x4,4/3,2x80 72WZ L 200x4,4-5,6/3,0x65 36KON/WZ Selco WN 200, WNT 200
450x4,4/3,2x30 72TFZ L 200x4,4-5,1/3,5x20 34KON Schelling FL/AL
450x4,4/3,2x30 72WZ L 200x4,4-5,1/3,5x20 34KON Schelling FL/AL
450x4,4/3,2x30 72WZ L - Schwabedissen S50, S50CNC
420x4,8/3,5x60 84TFZ L 180x4,8-5,8/3,5x45 36KON Holzma HFL02, HPP02
450x4,8/3,5x60 84TFZ L 180x4,8-5,8/3,5x45 36KON Holzma HPP11
470x4,4/3,2x75 96TFZ L 215x4,4-5,2/3,0x50 42KON Giben Prismatic 2
470x4,4/3,2x75 96TFZ L 300x4,4-5,6/3,2x50 48KON Giben Prismatic 2
500x4,8/3,5x60 72TFZ L 200x4,8-5,8/3,0x45 36KON Holzma Typ 22
550x5,0/3,5x100 72TFZ L 180x5,0-6,0/3,5x55 30KON/WZ Giben Matic H150
600x5,8/4,2x60 72TFZ L 200x5,8-6,8/4,2x45 34KON Holzma HFL42, HPP42
670x5,8/4,1x60 72TFZ L 200x5,8-6,8/4,2x45 34KON Holzma HFL61, HPP61
680x6,2/4,2x40 60TFZ L 200x6,2-7,0/4,5x20 34KON/WZ Schelling AS
700x6,2/4,2x80 60TFZ L 200x6,2-7,0/4,5x20 34KON/WZ Anthon LNB (150)

Посадочні отвори за вимогами замовника.



5381-13 WZ
Характеристика:

Сопутствующая информация

D B b d z
160 2,5 1,6 20 36
200 2,5 1,6 20 48
250 3,2 2,2 30 60
250 3,2 2,2 30 64
260 2,6 1,8 30 60
300 3,2 2,2 30 72
350 3,6 2,5 30 84
400 3,6 2,5 30 96
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5381-11 WZ
Характеристика:

Сопутствующая информация

D B b d z
160 2,5 1,6 20 48
180 2,5 1,6 20 56
200 2,5 1,6 20 64
250 3,2 2,2 30 72
250 3,2 2,2 30 80
300 3,2 2,2 30 96
350 3,6 2,5 30 108
400 3,6 2,5 30 120
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5383-35 LWZ
Характеристика:

Сопутствующая информация

D B b d z
250 3,2 2,2 30 24
300 3,2 2,2 30 28
350 3,6 2,5 30 32
400 3,6 2,5 30 36
450 4,0 2,8 30 40
500 4,0 2,8 30 44
600 5,2 3,5 30 54
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

Для торцювальних пилок
Характеристика:

Сопутствующая информация



Застосування: дерево та матеріали на його основі
Верстат: торцювальні пили



Диски для торцювальних пилок
< br />
Характеристика:
  • Дискові пилки, призначені для всіх звичайних типів торцювальних пилок
  • Поперемінно заточений торець зуба
  • Дуже високий термін служби ріжучих твердосплавних пластин




D d B b z Зуби
260 2,6 1,8 30 60 WZ
Легенда: D-діаметр диска (мм), d-діаметр кріпильного отвору (мм),  B-ширина зуба (мм),  b-товщина корпусу (мм), z-кількість зубів
Диски для торцювальних пилок  ="margin: 0px; border: 0pt none;" title="Диски для торцювальних пилок" src="assets/images/produkt/disk_pil_derev/disk_torz_pil/ssw_pila_i.jpg" alt="Диски для торцювальних пилок" width="132" height="105" />

5383-55 LFZ
Характеристика:

Сопутствующая информация

D B b d z
300 3,6 2,5 30 18
350 4,0 2,8 30 20
400 4,0 2,8 30 24
600 4,2 2,8 30 36
700 4,4 3,2 30 44
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева

5381 WZ N
Характеристика:

Сопутствующая информация

D B b d z
210 2,8 1,8 30 48
210 2,8 1,8 30 60
216 2,8 1,8 30 48
216 2,8 1,8 30 60
216 2,8 1,8 30 80
250 2,8 1,8 30 48
250 2,8 1,8 30 60
250 2,8 1,8 30 80
Легенда: D-диаметр диску (мм), B-ширина зуба (мм), b-товщина корпусу (мм), d-діаметр кріпильного отвору (мм), z-кількість зубів
Пильные диски с режущими пластинками ТС для распиловки натурального дерева
Страница 1 из 1



    © 2006-2024 PILANA Україна.,
    All rights reserved     MODX CMS
