Станки для заточки и пайки зубьев пильных дисков с режущими пластинками ТС
Станки для заточки и пайки зубьев пильных дисков с режущими пластинками ТС
Исполнение ОРК 630
- Диаметр дисковой пилы 140 – 700 мм
- Электрический двигатель 3-х фазный 380 В – 250 Вт
- Диаметр алмазного шлифовального круга 150 мм
- Заточка по передней и задней грани одним шлифовальным кругом
- Заточка осуществляется с использованием охлаждающей жидкости, благорая чему повышается качество затачиваемой поверхности и снижается износ шлифовального круга
- Ручное управление, быстрая наладка (до 5 мин.)
- Прост в эксплуатации
- Размеры: ширина 900 мм, длина 800 мм, высота 1200 (1450) мм
- Вес 125 (140) кг
- Заточка пил с различными профилями зубьев
Исполнение ОРК 630 ЕКО
Экономичный вариант, только для временного применения. От базовой модели отличается отсутствием подставки, охлажающего агрегата и ванны для охлажающей жидкости.

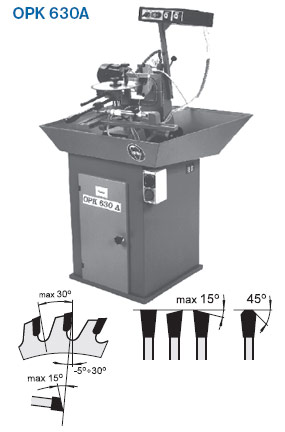

Исполнение OPK 630 A
Станок производит заточку в автоматическом режиме.
Дополнительные приспособления
MOP – для заточки подрезных пил диаметром 80 – 160 мм
MOF – приспособление представляет собой делительную головку для заточки фрез, оснащенных пластинами из быстрорежущей стали или твёрдого сплава. Наружный диаметр фрезы min. 100 мм, внутренний диаметр фрезы 30 мм, ширина фрезы max. 40 мм, количество зубьев 2-4-6-8-12
Исполнение OBZ 700
После ремонта твёрдосплавной пилы – замены твёрдосплавной пластинки с использованием паяльной установки необходимо переточить боковые поверхности зубьев. Для этого предназначен заточный станок ОВZ 700. Заточка производится алмазным диском.
- перетачиавет твёрдосплавные диски ø 80 – 700 мм
- диаметр посадочного отверстия 12,7 – 100 мм
- электрический двигатель 250 Вт / 3-х фазный 380 В
- алмазный диск ø 125 мм
- заточка осуществляется с использованием охлажающей жидкости
- ручное управление, быстрая наладка (до 5 мин)
- простое обслуживание
- вес 115 кг
Этот станок предназначен прежде всего для сервисных центров по ремонту и заточке твёрдосплавных пил. Подходящее дополнение к заточному станку – паяльная установка РРК 700 для перепайки выломанных зубьев твёрдосплавных пил.
Паяльная установка для пайки зубьев твёрдосплавных круглых пил
При применении твёрдосплавных круглых пил происходит скалывание зубьев. Эти поврежденные зубья необходимо отпаять и припаять зубья новые. Для проведения этого ремонта предназначена простая электроконтактная установка РРК 700. Напаянные новые зубья имеют большую ширину, поэтому необходимо после напайки сделать заточку боковых поверхностей зубьев.
Исполнение PPK 700
- наружные диаметры ремонтируемых дисков ø 100 – 700 мм
- диаметр посадочного отверстия 12,7 – 100 мм
- ручное управление, быстрая наладка
- простое обслуживание
- вес 58 кг
- включение в сеть 220 В / 2 Кватт 220V/2KVA
